Skjermet vs uskjermet patchpanel: Hvilken trenger du?

Velg et skjermet patchpanel hvis kablene dine går i nærheten av motorer, fluorescerende ballaster, heiser, sveiseutstyr, MR-rom eller tett rør som deles med kraftledninger. Velg et uskjermet patchpanel for standard kontorer, butikklokaler, skoler og boliginstallasjoner der elektromagnetisk interferens er minimal. Avgjørelsen kommer ned til ett spørsmål: hvor mye elektrisk støy sitter i nærheten av kabelbanen din. Hvis svaret er mye, beskytter skjerming signalintegriteten; hvis svaret er svært lite, gir uskjermet maskinvare den samme dataytelsen til en lavere kostnad og med en enklere installasjon.

Hva skiller skjermet fra uskjermet konstruksjon

Begge paneltypene avslutter den samme tvunnet-par-kabelen og støtter de samme kategorivurderingene, men den fysiske konstruksjonen er forskjellig ved porten og baksiden av panelet.

Skjermet (STP/FTP) patchpaneler

Et skjermet panel pakker hver port, eller hele panelkroppen, inn i en metallfolie eller flettelag som er festet til stativets jord. Dette skjoldet fanger opp elektromagnetisk interferens før det når kobberparene, noe som hindrer krysstale og ekstern støy fra å ødelegge signalet. Skjermede paneler krever en kontinuerlig jordbane fra panelet til stativrammen og til slutt til bygningens grunn, fordi et ubundet skjold kan oppføre seg som en antenne og introdusere støy i stedet for å blokkere det.

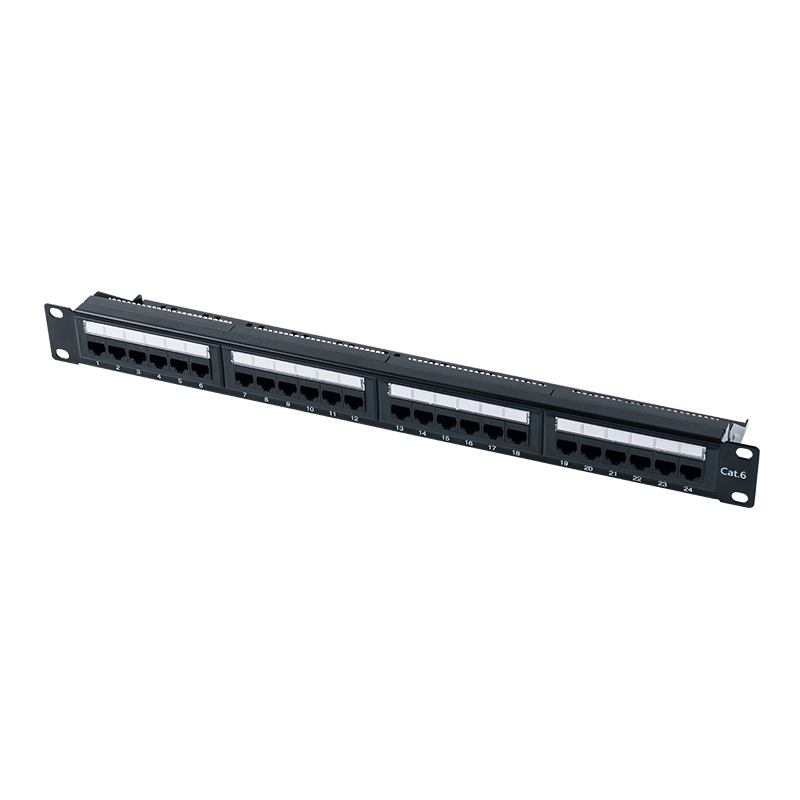

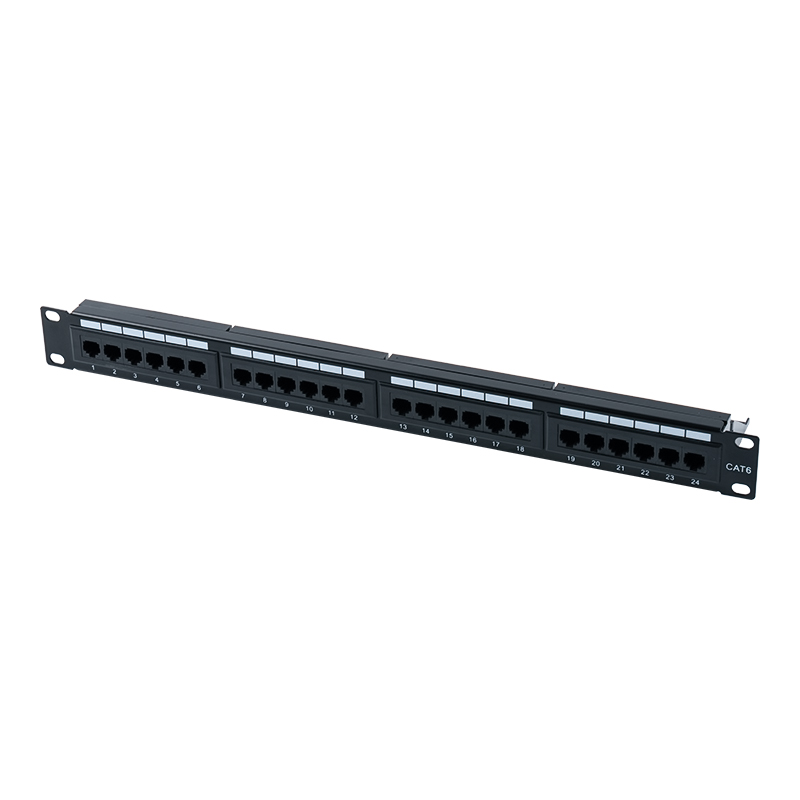

Uskjermede (UTP) patchpaneler

Et uskjermet panel er avhengig av vrihastigheten til de interne parene for å eliminere interferens. Det er ingen metallskjerm og ingen jordingskrav, noe som gjør installasjonen raskere og selve maskinvaren lettere og rimeligere. I et miljø med lite støy er tvunnet-par-kansellering alene tilstrekkelig for å holde en Cat6- eller Cat6A-kobling godt innenfor feilhastighetsspesifikasjonen.

Når du trenger et skjermet patchpanel

Skjerming tjener sine kostnader når installasjonen sitter nær en konsekvent støykilde. Tabellen nedenfor viser vanlige scenarier hentet fra virkelige distribusjonsmiljøer.

Industrigulv og fabrikker	Driftsenheter med variabel frekvens, sveiseutstyr og store motorer genererer sterk EMI som uskjermet kabel ikke kan avvise.
Datasentre med høy porttetthet	Medfølgende kabler som går i delte skuffer skaper gjensidig krysstale; skjerming isolerer hver lenke.
Sykehus og bildebehandlingssuiter	MR- og diagnoseutstyr avgir interferens som kan forstyrre sensitiv nettverkstrafikk i nærheten.
Bygninger med felles strømledning	Ethvert løp parallelt med elektriske rør i mer enn noen få meter drar fordel av skjerming.
10GBASE-T-distribusjoner over Cat6A	Høyere frekvenser på opptil 500 MHz er mer følsomme for fremmede krysstale, så skjermede Cat6A-paneler er vanlige i nye 10 Gbps-bygg.

Når et uskjermet patchpanel er det praktiske valget

De fleste kommersielle nettverk og bolignettverk møter aldri interferensnivåene beskrevet ovenfor. For et standard kontor som kjører Cat6 med 1 Gbps eller til og med 10 Gbps innenfor avstandsgrensen på 37 til 55 meter, yter uskjermede patchpaneler identisk med skjermede når det gjelder datagjennomstrømning. Besparelsene kommer fra tre steder: lavere panelkostnader, ingen jording av maskinvare eller bindingsstropper, og raskere terminering siden installatører ikke trenger å administrere en skjermforbindelse ved hver port. For skoler, butikker, små kontorer og hjemmenettverk er uskjermet standard og kostnadseffektivt alternativ.

Side-by-side sammenligning

Faktor	Skjermet patchpanel	Uskjermet patchpanel
EMI-avvisning	Høy, blokkerer ekstern elektrisk støy	Moderat, er kun avhengig av parvridning
Jording påkrevd	Ja, kontinuerlig binding til stativjord	Nei
Installasjonstid	Lengre, jordstropp og bindingskontroller er nødvendig	Kun kortere standard punch-down
Relativ kostnad	Høyere, vanligvis 20 til 40 prosent mer per port	Lavere basiskostnad
Beste passform	Industrielle steder, datasentre, 10GBASE-T kjører i nærheten av EMI	Kontorer, hjem, skoler, standard kommersiell kabling

Produktserie med skjermet patchpanel

Nedenfor er et eksempel på skjermede patchpanelformater produsert for Kategori 6 og Cat6A kabling, som dekker portteller fra 8 til 24 og rackbredder fra 10 tommer til hele 19 tommer.

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 skjermet 24-porter

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e skjermet 0,5U

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 skjermet 12-porter

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Cat6 skjermet 8-porter

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Cat6 skjermet 10-tommers

Jordingskrav for skjermede paneler

Et skjermet panel fungerer bare riktig når skjermen har en lavmotstandsvei til jord. Å hoppe over dette trinnet er den vanligste installasjonsfeilen og kan få en skjermet kjøring til å fungere dårligere enn en uskjermet.

Liming av stativet

Selve stativrammen trenger en dedikert jordleder, typisk dimensjonert på 6 AWG eller større, ført til bygningens hovedjordingsskinne.

Liming av hvert panel

Skjermede paneler bruker jordingssko, skruer eller flettede stropper på panelchassiset. Hvert panel i stativet skal feste seg til samme jordingspunkt for å unngå jordsløyfer mellom tilstøtende paneler.

Sjekker kontinuitet

Etter installasjon skal en kontinuitetstest mellom panelskjermen og bygningsgrunnen lese godt under 1 ohm. Alt høyere peker på en løs knast eller en manglende bindingsgenser.

Vanlige feil ved valg av paneltype

To feil dukker opp gjentatte ganger i feltrevisjoner. Den første er å installere skjermet maskinvare uten å jorde den, noe som øker kostnadene uten å legge til beskyttelse og kan introdusere summing eller støy. Den andre er å bruke uskjermede paneler i en serie som deler et brett med trefaset strømledning, noe som fører til periodisk pakketap som er vanskelig å diagnostisere i ettertid. Å matche panelet til det faktiske elektriske miljøet, i stedet for å standardisere til én type over en hel bygning, unngår begge problemene.

Ofte stilte spørsmål

Forbedrer et skjermet patchpanel hastigheten?

Nei. Skjerming øker ikke den maksimale datahastigheten for en kategorivurdering; det reduserer feilraten i støyende miljøer, noe som holder koblingen i gang med sin nominelle hastighet i stedet for å gå ned til en lavere forhandlet hastighet.

Kan skjermede og uskjermede paneler blandes i samme stativ?

Ja, men de skjermede portene må fortsatt bruke skjermede patch-ledninger og keystone-kontakter ende mot ende. Blanding av et skjermet panel med uskjermede ledninger kansellerer skjermingsfordelen for den koblingen.

Er det nødvendig med skjermet kabling for Cat6A ved 10 Gbps?

Ikke strengt nødvendig, men skjermet Cat6A er vanlig praksis i tette installasjoner fordi det reduserer fremmed krysstale mellom tilstøtende buntede kabler, som blir mer av en faktor ved 500 MHz.

Hvor mye mer koster et skjermet patchpanel?

Skjermede paneler kjører vanligvis 20 til 40 prosent høyere per port enn uskjermede ekvivalenter, hovedsakelig på grunn av metallskjermingsmaterialet og jordingsutstyret som følger med panelet.
